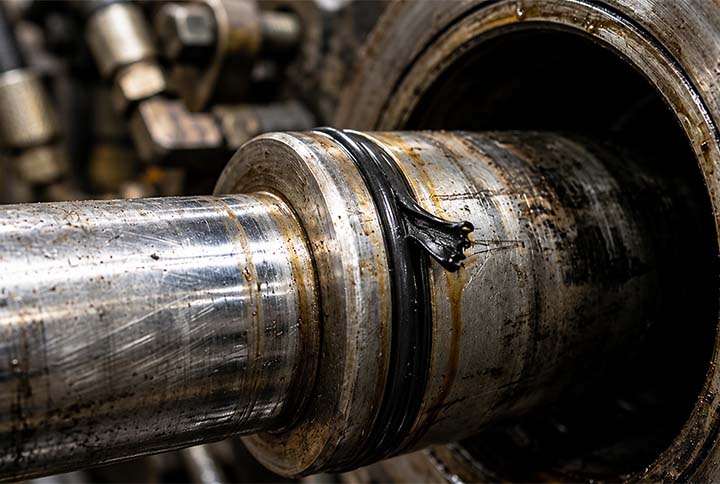

Anel O’ring extrudado: por que acontece, como identificar e como evitar
Os anéis O’ring estão entre os elementos de vedação mais utilizados na indústria. Eles trabalham em sistemas hidráulicos, pneumáticos, bombas, válvulas, motores hidráulicos, máquinas operatrizes e diversos outros equipamentos.
Apesar da simplicidade do componente, uma falha pode provocar vazamentos, perda de pressão e até a parada completa de uma máquina.
Um dos problemas mais comuns é a extrusão do anel O’ring.
Quem trabalha com manutenção provavelmente já retirou um O’ring completamente deformado, com partes da borracha "espremidas" para fora da vedação. Muitas vezes a troca resolve o vazamento por alguns dias, mas o problema volta logo depois.
Quando isso acontece, normalmente existe uma causa que precisa ser corrigida.
Neste artigo você vai entender como identificar um anel O’ring extrudado, por que esse problema acontece e quais cuidados evitam novas falhas.
O que é a extrusão de um anel O’ring?
A extrusão acontece quando o elastômero é forçado para dentro da folga existente entre as peças metálicas do conjunto.
Com a pressão do sistema, parte da borracha entra nesse pequeno espaço. Conforme o equipamento continua trabalhando, essa parte fica prensada e acaba sendo cortada ou arrancada.
O resultado é uma vedação deformada, que perde sua capacidade de vedar corretamente.
Esse tipo de falha pode ocorrer tanto em sistemas hidráulicos quanto pneumáticos e costuma aparecer em equipamentos que trabalham com pressões elevadas.
Como identificar um anel O’ring extrudado?
Em muitos casos, o próprio aspecto da vedação já entrega o problema.
Borracha deformada nas laterais
O sinal mais comum é uma "rebarba" de borracha ao redor do anel.
Essa deformação mostra que o material foi empurrado para a folga existente entre as peças.
Partes cortadas ou arrancadas
Quando a extrusão evolui, pequenos pedaços do elastômero se desprendem.
É comum encontrar o anel com cortes longitudinais ou partes faltando.
Vazamentos recorrentes
Imagine um cilindro hidráulico de uma prensa industrial.
A vedação é substituída e o equipamento volta a funcionar normalmente.
Poucos dias depois, o mesmo vazamento reaparece.
Nessa situação, trocar apenas o O’ring dificilmente resolverá o problema. A causa da extrusão continua presente.
Desgaste sempre na mesma região
Quando vários O’rings apresentam exatamente o mesmo tipo de dano, sempre no mesmo ponto, existe uma grande chance de haver excesso de folga, pressão acima do previsto ou especificação incorreta da vedação.
Por que a extrusão acontece?
Diversos fatores podem provocar esse tipo de falha.
Na maioria das vezes, mais de uma condição contribui para o problema.
Pressão acima da capacidade da vedação
Quanto maior a pressão, maior é a força aplicada sobre o elastômero.
Se o material não possui dureza suficiente para aquela aplicação, ele acaba sendo empurrado para a folga entre os componentes.
Isso acontece com frequência em cilindros hidráulicos, bombas de pistão e motores hidráulicos.
Folga excessiva entre os componentes
Mesmo utilizando um O’ring de boa qualidade, uma folga acima da especificação facilita a extrusão.
O desgaste natural do equipamento também pode aumentar essa folga ao longo dos anos.
Um cilindro que já trabalhou milhares de horas pode apresentar desgaste interno suficiente para favorecer esse tipo de falha.
Material inadequado
Nem todo O’ring suporta as mesmas condições de trabalho.
Temperatura, fluido utilizado, pressão e velocidade influenciam diretamente na escolha do elastômero.
Um composto muito macio pode funcionar perfeitamente em uma aplicação e falhar rapidamente em outra.
Temperatura elevada
O calor altera as propriedades da borracha.
Quando o material perde resistência mecânica, a extrusão acontece com muito mais facilidade.
Esse cenário aparece em equipamentos de usinagem, sistemas hidráulicos de alta temperatura e equipamentos industriais que trabalham continuamente.
Montagem incorreta
Uma instalação inadequada também pode favorecer a extrusão.
Se o O’ring sofre cortes durante a montagem ou fica torcido dentro do alojamento, sua resistência diminui e a vedação passa a trabalhar sob esforço adicional.
Onde esse problema costuma aparecer?
A extrusão pode ocorrer em praticamente qualquer equipamento que utilize vedação estática ou dinâmica.
Entre as aplicações mais comuns estão:
Cilindros hidráulicos
Muito presentes em prensas, máquinas agrícolas, equipamentos de mineração e máquinas da linha amarela.
Sistemas pneumáticos
Atuadores pneumáticos trabalham com movimentos rápidos e repetitivos, exigindo uma vedação corretamente dimensionada.
Bombas e motores hidráulicos
Esses equipamentos operam sob altas pressões e exigem materiais compatíveis com o fluido e com as condições de trabalho.
Equipamentos da indústria alimentícia
Além da vedação eficiente, é necessário utilizar materiais compatíveis com normas específicas para contato indireto com alimentos quando a aplicação exigir.
Papel e celulose
Equipamentos trabalham continuamente e pequenas falhas de vedação podem provocar perdas de produção e aumento dos custos de manutenção.
Indústria química
Produtos químicos agressivos podem comprometer rapidamente um elastômero incompatível com o processo.
Como evitar a extrusão do anel O’ring?
A prevenção começa antes mesmo da instalação da vedação.
Escolha corretamente o material
NBR, FKM, EPDM, Silicone e outros elastômeros possuem características diferentes.
A escolha depende da temperatura, do fluido, da pressão e das condições de operação.
Utilizar apenas a medida correta não garante que a vedação será adequada para a aplicação.
Verifique a dureza do elastômero
Em aplicações com altas pressões, muitas vezes é necessário utilizar compostos com maior dureza.
Essa característica aumenta a resistência do O’ring contra a extrusão.
Avalie o estado do equipamento
Trocar apenas a vedação sem verificar desgaste interno costuma gerar retrabalho.
Folgas excessivas, riscos no alojamento e desgaste das peças metálicas precisam ser corrigidos para que a nova vedação tenha boa vida útil.
Utilize anéis Backup quando necessário
Em aplicações de alta pressão, o uso de anéis Backup pode impedir que o elastômero seja empurrado para a folga.
Essa solução aumenta significativamente a vida útil da vedação em diversas aplicações industriais.
Faça a instalação corretamente
Lubrificação adequada, ferramentas apropriadas e cuidados durante a montagem evitam danos que reduzem a durabilidade do O’ring.
A especificação faz toda a diferença
Quando uma vedação apresenta extrusão, muitas empresas compram outro O’ring exatamente igual ao que falhou.
O problema continua aparecendo porque a causa não foi identificada.
Em muitos casos, pequenas alterações no material, na dureza, no dimensionamento ou na utilização de um anel Backup resolvem definitivamente a falha.
Por isso, analisar apenas a vedação danificada quase nunca é suficiente.
Também é necessário entender como o equipamento trabalha, quais pressões estão envolvidas, quais fluidos são utilizados e em quais condições o sistema opera diariamente.
A Smierveda pode ajudar na escolha da solução correta
Cada aplicação possui características próprias.
Um O’ring utilizado em um equipamento de usinagem trabalha em condições completamente diferentes de uma vedação instalada em um cilindro hidráulico de mineração ou em um sistema da indústria alimentícia.
A equipe técnica da Smierveda auxilia seus clientes na identificação das causas das falhas, na especificação do elastômero mais adequado e na escolha da melhor solução de vedação para cada aplicação industrial.
Esse suporte ajuda a reduzir vazamentos, aumentar a vida útil dos componentes e evitar paradas inesperadas na produção.
Conte com a Smierveda
Se sua empresa enfrenta problemas recorrentes com anéis O’ring extrudados ou qualquer outro tipo de falha de vedação, fale com a equipe técnica da Smierveda.
Podemos ajudar a identificar a causa do problema, especificar o material mais adequado e indicar a melhor solução para aumentar a confiabilidade dos seus equipamentos e reduzir custos com manutenção.
